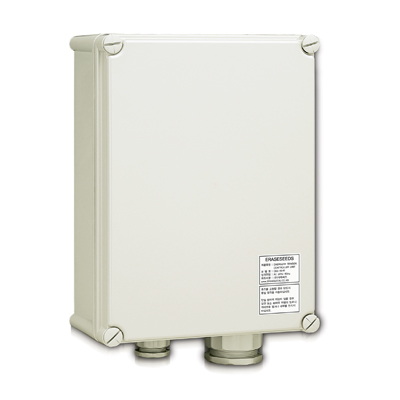

CES-5206
IP EMERGENCY SENSOR CONTROLLER UNIT
CES-5206은 옥외 및 건물 내부 등에 외부 침입자 및 이상 상황을 감지하기 위해 설치하는 각종 센서의 전원공급 및 접점신호를 중계하는 장비로 최대 6대의 열선, 적외선, 마그네틱 등의 센서를 연결하며 센서가 감지되어 접점 신호를 수신하면 네트워크 (TCP/IP) 또는 RS-422방식으로 중앙의 EMERGENCY MAIN SERVER 또는 EMERGENCY MAIN CONTROLLER로 신호를 전송하여 동작 상태를 표시할 수 있도록 하고 MAIN SERVER의 제어 DATA 신호를 수신하여 센서의 동작 상태를 제어하는 기기입니다.
특징
- 네트워크(TCP/IP)통신으로 신호 전송 및 제어
- RS-422 통신신호 전송 및 제어
- SENSOR의 제어 접점 전송
- 각종 센서 동작 전원 공급
- 다양한 입력 접점 사용
- SENSOR ON/OFF 설정
사양
통신 방식 |
Ethernet 10/100Base-T, 1PORT RS-485, 2PORT(브릿지) |
|
통신 연결 터미널 | RJ-45 | |
센서 | 입력 채널 | 6CH |
입력 접점 | NC, NO | |
전원 출력 | DC 12V | |
연결터미널 | PUSH 터미널 | |
ADDRESS 설정 | 1 ~ 999 | |
DISPLAY | Ethernet 동작상태 : LED 점멸 RS-485 동작상태 : LED 점멸 POWER : LED ON/OFF SENSOR 동작상태 : LED ON/OFF | |
외부 연동 출력신호 | DC 12V NO 접점 | |
외 함 재 질 | ABS 재질 | |
사 용 전 원 | AC 220V 60Hz, ±10% 이내 | |
소 비 전 류 | 대기시 420mA @12V | |
장 비 중 량 | 2Kg | |
외 형 치 수 | 190(W) x 280(H) x 130(D)mm | |
