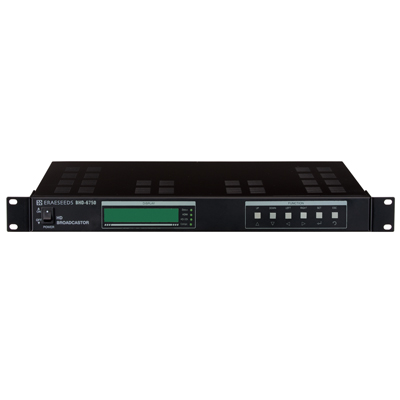

BHD-6750

HD Broadcastor(HD Encoder & 8VSB Modulator)

BHD-6750은 아날로그 및 디지털 A/V 신호를 수신하여 MPEG-2/MPEG-4신호로 압축한 후 국내 디지털지상파 방송 규격인 8-VSB방식으로 변조하여 출력하는

8VSB Modulator와 HD Encoder를 결합한 HD Broadcastor입니다. 최소 150ms 정도의 저지연(Low Latency)을 구현하여 영상의 딜레이가 거의 없으며 다양한 장비와의 호완성이 뛰어납니다.

- Component, Composite Input, HDMI Input

- Encoding Rate : 1~80MBps

- Embedded HDMI, HD-SDI Audio

- MPEG-2/H.264 Video Encoding 지원

- 표준 19“ 1RU Rack Mount type

- TVCT & CVCT Generation 기능내장

- 출력주파수 가변(54~870MHz) 55dBmV

- Chroma Format : 4:2:2 4:2:0

- Audio Delay 채용 : -70 ~ 400ms

- Low Latency Time : 0.15초(150mS)

- 1080P 60 해상도 지원

영 상	아나로그 입력	Component, Composite NTSC & PAL, 1Vp-p
	디지털 입력	HDMI 800mVp-p
	압 축 방 식	MPEG-2MP@HL, MPEG-4AVC(H.264)
	인코딩 레이트	1~80Mbps
	Latency Time	150mS
	해 상 도	1080P, 1080i, 720P, 480P, 480i
음 성	아나로그 입력	Stereo, 20Hz ~ 20kHz 600Ω / 600kΩ, RCA
	디지털 입력	Embedded HDMI, HD-SDI Sample rates : 32, 44.1, 48KHz
	압축방식	Dolby Digital AC-3 & MPEG-1 LayerⅡ
	Sampling Rate	48KHz
	압 축 률	32 ~ 448Kbps
	Audio Delay	-70 ~ 400ms
R F	Modulator	8-VBS
	주파수대역	54 ~ 870MHz
	레 벨	55 ± 5dBmV
	레벨 조정 범위	0 ~ -31dB
	스퓨리어스	≤ -63dB
	반사 손실	≤ 17dB
	주파수 편차	± 5ppm
	RCR 지터	≤ ± 30ns
	Group Delay	± 5ns
	인접채널 배제비	≤ 45dB
	Output	1 Port
	Connector	"F" Type
	임피던스	75Ω
동작허용범위온도		-10℃~40℃
사 용 전 압		AC220V 60Hz
소 비 전 력		50W이하
재 질		STEEL 1.0t
외 형 치 수		482(W) x 44(H) x 350(D)mm
