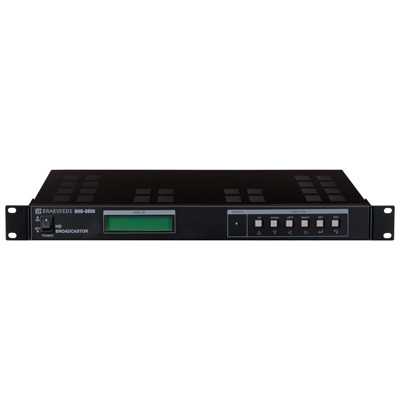

BHD-6000

HD Broadcastor(HD Encoder & 8VSB Modulator)

BHD-6000은 아날로그 및 디지털 A/V 신호를 수신하여 MPEG-2/MPEG-4신호로 압축한 후 국내 디지털지상파 방송 규격인 8-VSB방식으로 변조하여 출력하는 8VSB Modulator와 HD Encoder를 결합한 HD Broadcastor입니다.

또한 HD Encoder 및 8-VSB Modulator와 함께 Up-converter 모듈이 일체형으로 내장되어 RF 또는 IP선택 출력이 가능하여 활용 범위가 다양한 장비입니다.

- Encoding Rate 18.5Mbps에서 HD급 고화질 구현

- Encoder, PSI/PSIP Generator, TS Muxer, 8VSB Modulator, Up converter가 내장된 일체형 장비

- 고품질의 영상 압축을 위한 HDMI입력 단자 지원

- 8VSB RF 출력 지원, 54~860Mhz(Max897) 가변 출력

- IP 출력 지원

- Front LCD Panel 및 버튼을 통한 Status 확인 및 설정 지원

- PAT 및 PMT 등의 PSI Table 생성 및 송출 가능

- MGT, VCT등의 PSIP Table 생성 및 송출 가능

- Channel Name 및 Channel Number 설정/변경 가능

VIDEO INPUT	Component, Composite HDMI, HD-SDI
AUDIO INPUT	Stereo Analog Audio
Encoding	Encoding format : MPEG-2 HD/MPEG4 Resolution : 1920 x 1080(60i) Encoding Rate : 2000~18500Kbps
Setting	Video/Audio Input, Bit Rate Setting Video/Audio Format Setting Output Frequency / Level Control
RF특성	Frequency Range : 50 ∼ 870MHz Impedance : 75Ω Output Lever : 55 ± 5dBmV Level Control Range : 0∼-15dB MER After Equalizer : 42dB MER Before Equalizer : 37dB Signal to Noise Ratio : ≥ 50dB Phase VHF : -105dB Noise UHF : -103dB Adjacent Channel Carrier : ≤ -45dB Attenuation Characteristic : ≤ -45dB Spurious : ≤ -63dB Return Loss : ≤ -17dB Frequency Response : ± 0.5dB Frequency Tolerance : ± 2ppm Group Delay Response : ± 20ns PCR Jitter : ± 200ns
사용전원	AC 110 ~ 220V, 60Hz
소비전력	30W
외형치수	482(W) x 44(H) x 350(D)mm
