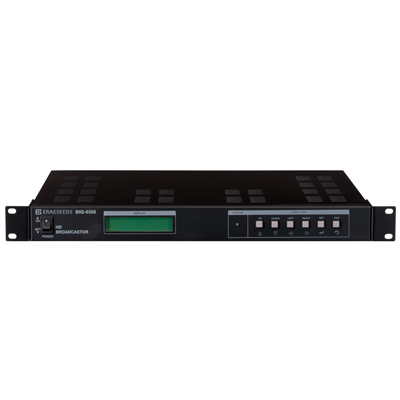

BHD-6500
HD Broadcastor(HD Encoder & 8VSB Modulator)BHD-6500은 아날로그 및 디지털 A/V 신호를 수신하여 MPEG-2/MPEG-4신호로 압축한 후 국내 디지털지상파 방송 규격인 8-VSB방식으로 변조하여 출력하는 8VSB Modulator와
HD Encoder를 결합한 HD Broadcastor입니다.
또한 HD Encoder 및 8-VSB Modulator와 함께 Up-converter 모듈이 일체형으로 내장되어 RF 또는 IP선택 출력이 가능하여 활용 범위가 다양한 장비입니다.
특징
- Encoding Rate 18.5Mbps에서 HD급 고화질 구현
- Encoder, PSI/PSIP Generator, TS Muxer, 8VSB Modulator, Up converter가 내장된 일체형 장비
- 고품질의 영상 압축을 위한 HDMI입력 단자 지원
- 8VSB RF 출력 지원, 54~860Mhz(Max897) 가변 출력
- IP 출력 지원
- Front LCD Panel 및 버튼을 통한 Status 확인 및 설정 지원
- PAT 및 PMT 등의 PSI Table 생성 및 송출 가능
- MGT, VCT등의 PSIP Table 생성 및 송출 가능
- Channel Name 및 Channel Number 설정/변경 가능
사양
VIDEO INPUT |
Component, Composite HDMI |
AUDIO INPUT |
Stereo Analog Audio |
Encoding |
Encoding format : MPEG-2 HD/MPEG4 Resolution : 1920 x 1080(60P) Encoding Rate : 2000~18500Kbps |
Setting |
Video/Audio Input, Bit Rate Setting Video/Audio Format Setting Output Frequency / Level Control |
RF특성 |
Modulation : ATSC 8-VSB Frequency Range : 54 ∼ 870MHz Impedance : 75Ω Connector : F-Type Output Lever : 50 ± 5dBmV Level Control Range : 0∼-20dB Signal to Noise Ratio :30dB이상(EQ OFF) Phase Noise VHF : -100dBc@20KHz UHF :-100dBc@20KHz Spurious : -60dBc 이하 Return Loss : 10dB 이상 Frequency Response : ± 0.5dB Frequency Tolerance : ± 5ppm Group Delay Response : ± 50ns 이하 |
사용전원 |
AC 220V, 60Hz |
소비전력 |
30W |
외형치수 |
482(W) x 44(H) x 350(D)mm |
