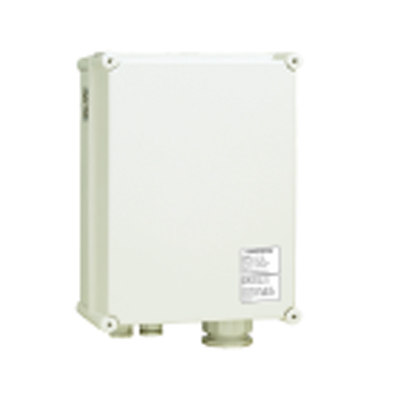

CUH-4009
FULL HD UTP HUB (VIDEO 8CH, DATA 중계, AHD 2.0M)CUH-4009는 최대 8대의 카메라와 연결된, CUT-4001또는 CUT-4001D의 UTP(Unshieled Twisted Pair, Cat.5 4P)Cable로 연결되어 평형방식으로 전송하는 AHD 2.0M 영상신호를 수신하면서 Camera 전원과 Control Data(RS-485)를 송신하며, 또한 CUR-4016과는 Twisted Pair를 이용하여 평형방식의 AHD 2.0M 영상신호를 전송하면서 Control Data(RS-485)를 수신하여 분배하는 영상 및 Control Data 중계 및 카메라전원 공급 장치입니다.
특징
- RS-485 DATA SIGNAL DISTRIBUTON 기능.
- CAMERA POWER 공급 기능.
- 카메라별 전원 공급 상태 DISPLAY.
- 카메라별 전원 선로 이상시 자동 보호회로 동작 기능.
- CABLE 변환 기능.
사양
영 상 입 력 |
채널 수 : 8CH 임피던스 : 50Ω CONNECTOR :RJ-45 |
영 상 출 력 |
채널 수 : 8CH 임피던스 : 50Ω CONNECTOR : 110BLOCK |
DATA 입력 |
입력채널 : 1CH DATA : RS-485 EIA Asynchronous Communication CONNECTOR : 110 BLOCK |
DATA 출력 |
입력채널 : 8CH DATA : RS-485 EIA Asynchronous Communication CONNECTOR : RJ-45 |
CAMERA POWER OUTPUT |
출력전압 : DC48V 전송거리 : 최대 1Km CONNECTOR : RJ-45 |
동장허용범위온도 |
-10℃ ~ 40℃ |
사 용 전 원 |
AC220V 60Hz |
소 비 전 력 |
10W (CAMERA POWER 제외) |
재 질 |
ABS 사출 |
외 형 치 수 |
190(W) x 280(H) x 130(D)mm |
