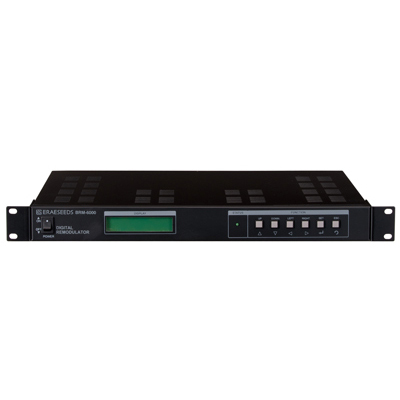

특징
- ATSC 디지털 방송표준 8-VSB 완벽 지원
- 고성능 광대역 Up Convertor 내장
54MHz ~ 870MHz에 이르는 광대역을 모두 만족하는 주파수 가변형
매우 우수한 위상 잡음(Phase Noise)
다채널 전송 시 채널간의 간섭에 영향을 미치는 스퓨리어스 특성 -65dBc 이하
- LCD Display에 의한 편리하고 안정성 높은 장비 제어
입/출력 채널(주파수) 조절 및 표시 기능
Tuner Lock Check 기능
RF 출력 증감 조절 및 측정 기능
사양
입력 특성 |
입력 주파수 범위 : 54 ~ 870MHz Input Poart : RF Input 1Port Input Level : -75 ~ -5dBm(ATSC 8-VSB 변조방식 기준) Return Loss : 17dB 이상 |
출력 특성 |
출력 주파수 범위 : 54 ~ 870MHz Output Poart : RF Output 2Port(RF Retu rn Output, RF Output) Output Lever : -20 ~ +5dBm Spurious : -65dB 이하 Frequency Deviation : ±2ppm이하 Return Loss : 17dB이상 Phase Noise VHF Channel : -105dBc/Hz 이하 UHF Channel : -103dBc/Hz이하 Frequency Response : ±0.5dB이내 (5.38MHz대역내) Group Delay Response : ±50ns이내 (5.38MHz대역내) Signal to noise : 35dB이상 Gain Adjustment : 25dB |
사용전원 |
AC 220V, 60Hz |
소비전력 |
20W |
외형치수 |
482(W) x 44(H) x 280(D)mm |
